آنالیز

آنالیز  به  دو دسته  مخرب و غیر  مخرب  تقسیم میشود ، در درجه  اول در این بحث  ما  چندین  اصطلاح  و به بررسی میکنیم که  در ادامه به مشکل نخوریم .

• استحکام :

  به نقطه ای که الاستیک به پلاستیک تبدیل میشود گفته  میشود .

• مقاومت تسلیم :

  به نقطه ای که کالا تغییر شکل  میدهد  گفته میشود .

• الاستیک:

  تاجای که کالارو میکشیم وتغییر حالت بدهد و دیگر  به حالت اولیه  برنگردد گفته میشود  .

• پلاستیک :

  تاجای که کالارو میکشیم وتغییر حالت بدهد و دیگر  به حالت اولیه  برگردد گفته میشود

• گیج طولی

  :به زمانی که کالا در حالت کشش قرارمیگیرد و سطح مقطعش  تغییر میکند  گفته میشود .

• داکتیلیته :

  به زمانی که کالا دچار تغییر شکل  میشود  قبل ازاینکه  پاره شود  گفته  میشود .

• تنش تسلیم :

  به مقدار  نیروی  که  وارد میکنیم تابه  نقطه  تسلیم  برسیم  گفته میشود .

• مقاومت نهایی

  :  به  بیشترین مقاومتی  که میتونه تحمل کنه  و نشکنه گفته میشود .

• چقرمگی:

  توانایی یک  ماده  در برابر  جذب  انرژی و تغییر  شکل خمیری  قبل از  شکست میشود.

• قدرت خمش  :

  ماکسیمم  فشاری که  از  حالت  الاستیک به  پلاستیک تبدیل  شود  .





• آنالیز غیر  مخرب:

1.بازرسی چشمی   (VT:Visual Test):

به روش بازرسی  باچشم مسلح  و  غیر  مسلح  گفته میشود ،  عملا  با  چشم  ،  ذره بین  ، میکروسکوپ و …  استفاده میشود  .





2.آنالیز  مایعات نافذ   (PT:Liquid Penetrant Test ):

اغلب برای  درز  جوش لوله استفاده میشود  ، اول سطح کالا را تمیز میکنند،  سپس مایع نافذ را روی سطح کالا میریزند ،  جاهای  از کالا  که دارای  منفذ و تخخل هست  این مایع نافذ را  جذب  میکند  ،  و دوباره با  مایع تمیز  کننده  ،مایع نافذ را پاک میکنند،  و سپس  مایع آشکار  ساز رارو ی کالا میریزند، و مایع های  نافذ جذب شده ظاهر میشوند ،  و عملاجای که  مایع ظاهر میشود دارای  عیوب  میباشد .

3.آنالیز  ذرات مغناطیسی (MT:Magnetic Test):

اغلب برای  مقاطع ورق  استفاده میشود و برای  کالاهای ضخیم  مناسب  نمیباشد ،  روی سطح کالا  براده(ذرات  بسیار ریز  از پودر  فرو مغناطیسی  )  میریزند ،  سپس از ورق  جریان مغناطیسی عبور میدهند، در هر  مکانی  که این ذرات به دلیل  نشتی  دارای   تخلخل و عیوب  دور  هم جمع میشود .

4.آنالیز  فراصوتی  (UT:Ultrasonic Test ):

برای کالا های  نازک بار  مناسب نیست ، توسط  دستگاهی صورت  میگیرد  که بتوان امواج  صوتی را ثبت کند ، امواج صوتی  با دامنه  مشخص  به کالا  مورد نظر وارد میشود  و اگر  جای به تخلخلی یا  عیوبی برخورد کندبه صورت  بازتاب و فرکانسی  برگشت میکند،  که در نهایت از روی دستگاه و فرکانس ها  میتوان  عیوب  راتشخیص داد  .

5.آنالیز  رادار نافذ زمینی  (Gprs ):

دقیقا همانند  آنالیزفراصوتی میباشد ،  با این  تفاوت  که کالا  در  فاصله ی  خیلی  دور  قرار داشته باشد.







 6.آنالیز  رادیوگرافی  (RT:Radiographic Test ):

همانند  عکس های  رادیولوژی  دندان  میباشد ،  هزینه ی زیادی دارد و خطرناک است ،  دراین روش  اشعه بهسمت  کالا  هدایت میشود  و پس  از عبور  از  آن بر روی  فیلم منعکس میشود  ، که  شخصی که  این کارا انجام میدهد ،  با دیدن  فیلم  متوجه عیوب  میشود ،  و آنالیز  دقیقی  میباشد.

7.آنالیز  انتشار  صوت (AT:Acoustic Emission Test ):

کالارا  تحت  فشار قرار  داده میشود  ،  واز  صدای  ایجاد  شده ،  متوجه کالا دارای  تخلخل و عیوب هست را میتوان شد .

8.آنالیز  لیزر:

دراین روش  نوری را به کالا میفرستند و  از برگشت  نور  متوجه تخلخل و عیوب  میتوان شد  .

9.آنالیز  نشتی  (Lt:Leak Test ):

مایع  صابونی  که  همانند  کف  هستش  را بر روی  سطح  کالا میزنند و  جای  که حباب  میدهد دارای  تخلخل و عیوب  میباشد .

10.آنالیز  ارتعاشی  (VAT):

این شتاب امواجی  که  وارد  کالا میکنیم و  ثبت  میکند و  با تحلیل پارامترهای جابجایی، سرعت و شتاب سنسورها، به وجود عیب  در  داخل کالا  پی برده می شود

11.آنالیز  حرارتی  -مادون قرمز :

به کالا حرارت  داده میشود  و  از این  حرارات  بازتابی  خارج میشود  که  بادوربین  های  حراراتی این  بازتاب ثبت  میشود،  و  به وجود  عیب های  داخل  کالا پی  برده  میشود .



12.آنالیز  تشت شار مغناطیسی :

کالا  را  در  جهت  میدان مغناطیسی  قرار داده میشود  و  با سنسور ها  که  داره  دستگاه  نشان میدهد  که  کجا  دارای  عیوب  میباشد  .

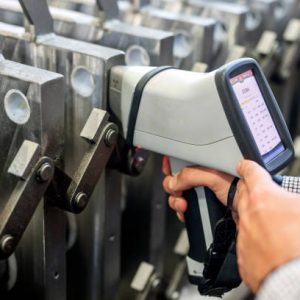

13.آنالیز  تفنگی  (PMI ):

همانند تفنگ  میباشد  و  درصد  خطا دارد ،  رایجترین  در  آنالیز  های  غیر  مخرب میباشد .













• آنالیز مخرب:

آنالیز مخرب  به  دو دسته  تقسیم میشود                       آنالیز  شیمیایی

آنالیز  مکانیکی

در  این  آنالیز  ، کالا  دچار  آسیب دیدگی  میشود ،  در  آنالیز  شیمیایی  ،  کالا بریده  شده  و  در دستگاه  قرار میگیرد  و  به  صورت  دقیق درصد  وجود  عناصرهای  مختلف و  نشان میدهد ولی  در آنالیز مکانیکی  که  انواع های  مختلفی  دارد  و  به  آن  مپردازیم  ،  کالا  کاملا  تیکه برش  خورده اش  تخریب  میشود  .

• آنالیزکشش(تنش):

با کشش  کالا،  میتوان واکنش  آنرا در مقابل  نیروهای اعمالی  تعیین  کرد ،  تست نمونه  تحت  نیروی کششی  و افزایشی  قرا  میگیرد تا  دچار  گسستگی  شود ،  در این  تست استحکام کششی  ،  مقاومت  تسلیم  و ….. به  راحتی مشخص  میشود  .

• آنالیز فشار :

دستگاه های  که  آنالیز فشار  را انجام میدهد نباید روغن کاری  شده باشد ،  کالارا  به  صورت  عمودی  قرار  داده ،  و  کالارا  تحت  فشار قرار میدهیم  تا  همانند  تست  کشش  دچار  گسستگی  شود و استحکام کششی  ،  مقاومت  تسلیم  و ….. به  راحتی مشخص  میشود.

• آنالیز خمش :

مقاومتکالا  دربرابر  خم شدن  را  میسنجد و به  دوصورت  انجام میشود              تست  ضربه

تست  خزش

در تست  ضربه  کالارا در بین  دو  فک قرار داده  و به آن با  نیرو  و ارتفاع های  مختلف  ضربه  وارد  میشود  ،  و  زمانی  که  کالا  کربن  بیشتری  داشته  باشد ترد تراست ،  و به  راحتی  دچار شکستگی و خمیدگی  میشود و  در  تست  خزش  که همانند تست  کشش میباشد  کالا را  به صورت  افقی قرار داده  و  تحت  کشش رار  میگیرد  ،  در  هر  حالت  کالا دچار  گسستگی  میشود  شود و استحکام کششی  ،  مقاومت  تسلیم  و ….. به  راحتی مشخص  میشود.

• آنالیز خستگی:

کالارا  دچار  خستگی  میکنیم  و  کالا بدون  هیچ تغییری  میشکند ،  همانند  سیم  مفتولی  که  چندین  بار  خم و راستش  میکنیم دچار  خستگی،  پاره میشود  .

• متالوگرافی :

با استفاده از  میکروسکوپ ریزدانه های موجود رامشخص میکند،که  چهجوری  درست شده است ، برای این آزمایش باید  سطح  صاف  باشد.

• آنالیز سختی سنج :

در  این آزمایش  میزان  نفوذ  مشخص  میشود  ،عملا  مقاومت  کالادر  برابر  نفوذ پذیری مورد  بررسی قرار میگیرد.
